/ 原理 /

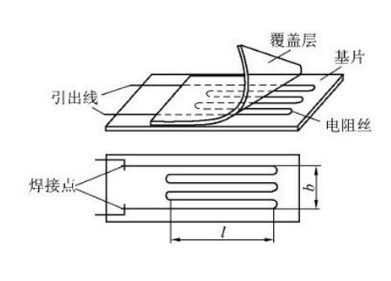

拉压力传感器基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
/ 应用 /
/ 特性 /

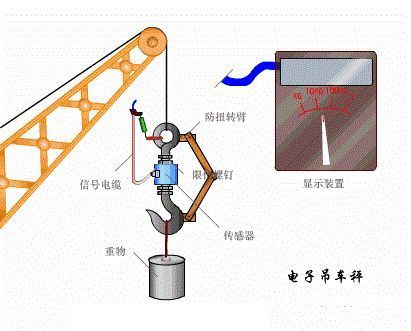

广泛运用在工业称重系统、平台秤、电子秤、吊钩秤、配料秤等测力场合。
(1)线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。
(2)灵敏度：灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量与引起该增量的相应输入量增量之比。用S表示灵敏度。
(3)迟滞：传感器在输入量由小到大(正行程)及输入量由大到小(反行程)变化期间其输入输出特性曲线不重合的现象称为迟滞。对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。
(4)重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
(5)漂移：传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化，次现象称为漂移。产生漂移的原因有两个方面：一是传感器自身结构参数;二是周围环境(如温度、湿度等)。
/ 优缺点 /
优点：精度高，测量范围广，寿命长，结构简单，频响特性好，能在恶劣条件下工作，易于实现小型化、整体化和品种多样化等。
缺点：对于大应变有较大的非线性、输出信号较弱，但可采取一定的补偿措施。
/ 安装使用注意事项 /
1、拉压力传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
2、设计加载装置及安装时应保证加载力的作用线与拉压力传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。
3、在水平调整方面。如果使用的是单只拉压力传感器的话，其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本一致。
4、按照其说明中拉压力传感器的量程选定来确定所用传感器的额定载荷。
5、传感器的底座安装面应尽可能的平整和清洁，没有任何油污或者胶膜等存在。安装底座本身应具备足够的强度和刚性，通常要求高于传感器本身的强度和刚度。
6、传感器外壳、保护盖板、引线接头均经密封处理，用户不准打开。
7、为防止化学腐蚀.安装时宜用凡士林涂抹拉压力传感器外表面，应避免阳光直晒和环境温度剧变的场台使用。
8、在无法避免时应加装防护或缓解装置。
9、为防止大电流直接窜过传感器本体而损坏传感器禁止在传感器安装后进行电焊作业，在万不得已时应在拉压力传感器加载装置两端加接铜编织线做的旁路器。
10、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。
11、在拉压力传感器周围最好采用一些挡板把传感器罩起来。这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。
12、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把拉压力传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。
13、按其说明中的拉压力传感器量程选定来确定所用传感器的额定载荷，拉压力传感器虽然本身具备一定的过载能力，但在安装和使用过程中应尽量避免此种情况。有时短时间的超载，也可能会造成传感器永久损坏。
14、在高度精度使用场合，应使拉压力传感器和仪表在预热30分钟后使用。
15、传感器应放在干燥通风无腐蚀性气体的室内。
