S型拉力传感器的工作原理及安装形式

文章来源://www.ubcityhotel.com 发布时间:2019-08-16 浏览次数:424


1565774130972377

/// 专 业 的 工 业 传 感 与 测 量  ///



 /  前言  /


拉力传感器在我们的工业区的当中使用非常的广泛,目前有很多企业都比较重视拉力传感器的安装以及使用,我们在使用拉力传感器的时候,首先要对拉力传感器的功能以及原理有一定的了解,在工作当中我们才能测量高精准度,拉力传感器的优点:它具有精度高,测量范围宽,寿命长,结构简单,良好的频率响应的优势。

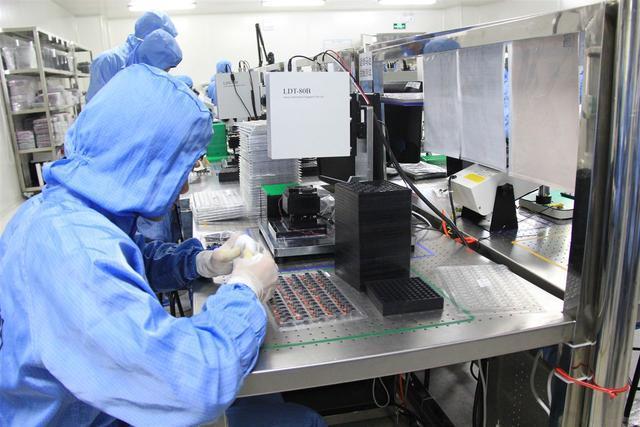

工厂图片

【工厂技术案例图】



 /  涉用的范围  /


S型拉力传感器是传感器中较常见的一种传感器,主要用于测固体间的压力和拉力,通常称之为拉压力传感器,因其外观像S形状,因此习惯上称S型拉力传感器,该传感器采用合金钢材质,胶密封防护处理,安装容易,使用方便,适用于配料秤,吊秤,机改秤等电子测力称重系统。


1527168520486465.

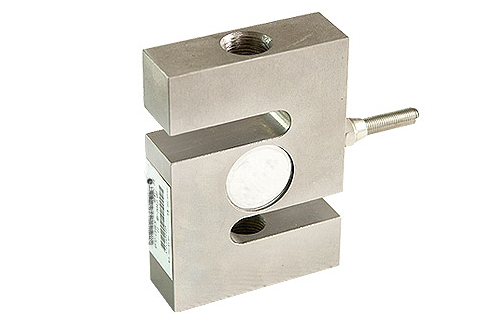

LLBLS-Ⅰ拉压力传感器


  • S使


  • 使寿



/ 主要工作原理 /

在外力作用下弹性体(弹性元件,敏感梁)会产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同发生形变,变形后的电阻应变片,它的阻值将变大或变小,再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。

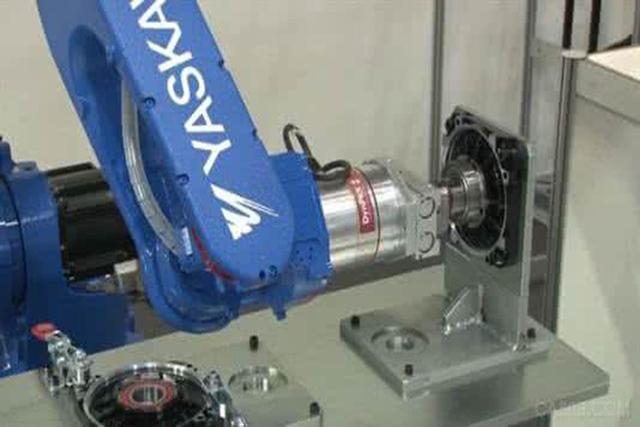

测试图片


/ 现场安装案例 /


这种形式的拉力传感器的安装形式为固定式底座传感器的安装形式,安装时将传感器放置在无线吊钩秤三颗固定档柱内。因此要求使用在温度变化范围不大的场合,其优点是能提高秤体的稳定性,而且安装调试方便。称重传感器安装时还应注意:


1、为防止大电流流经传感器,应在传感器之间加装短路片,以防偶然的大电流流过而将其烧坏。即使如此,在需要进行大从焊接时最好还电子检重秤是将压式传感器卸下,待几作结束后再将称重传感器安装好。


2、压头应由20mm厚的铬钢制成,压头的底面应加工成圆弧,其半径应为传感器圆顶半径的3倍以上,并应进行热处理以增加压头的硬度。固定板应用

45号钢制成,其厚度不得小于20mm,安装时的水平度不应超出±0.5°。


3、滚珠等移动部件应保持滑动自如,不应有卡死、锈蚀等现象。

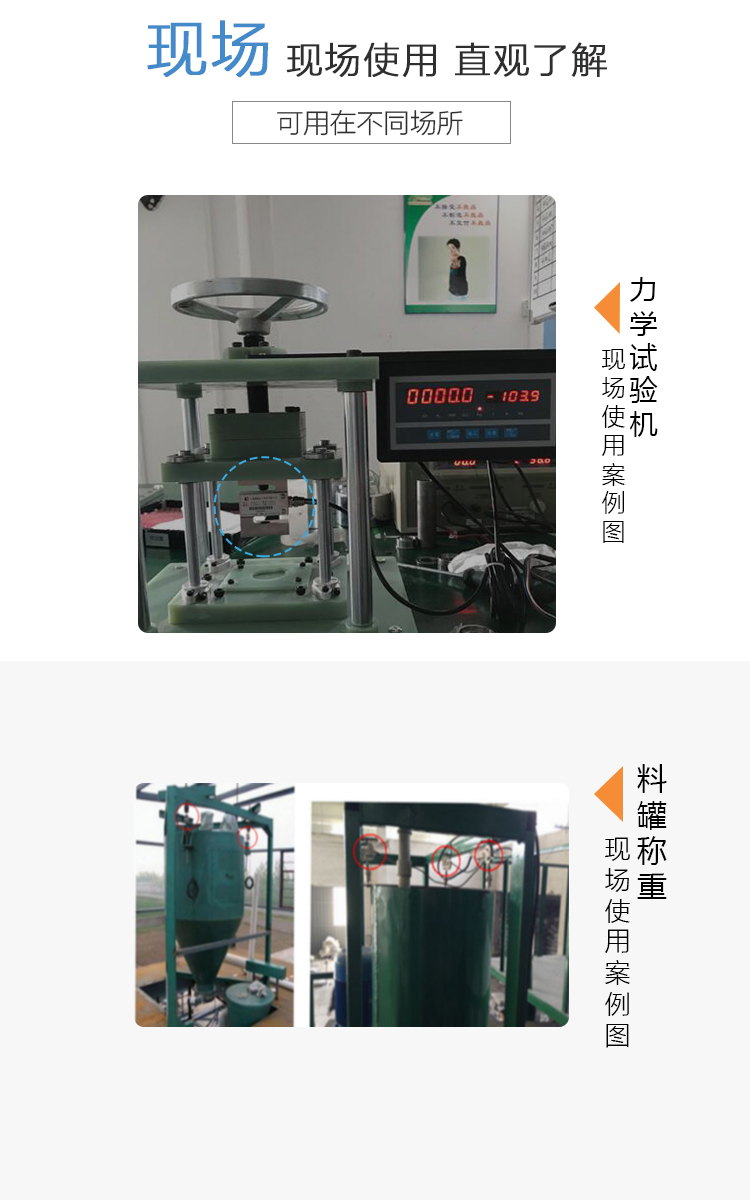

LLBLS-I现场案例图

/ 产品尺寸与技术 /

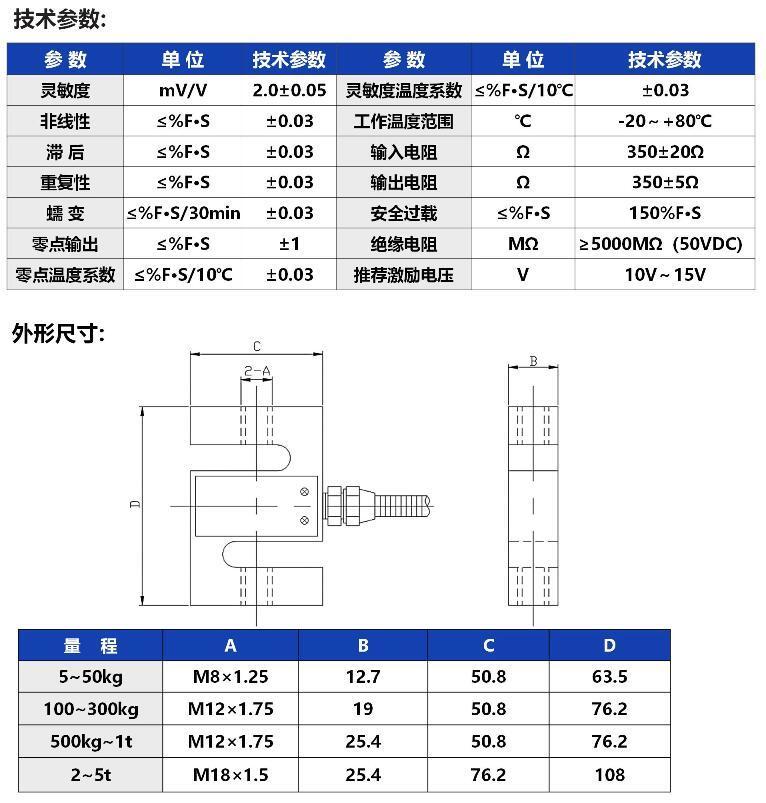

尺寸和技术参数

1565858969292445
