扭矩传感器的分类及安装使用方法

文章来源://www.ubcityhotel.com 发布时间:2018-11-08 浏览次数:710

扭矩传感器的分类及安装使用方法



扭矩传感器,又称力矩传感器、扭力传感器、转矩传感器、扭矩仪,可分为动态和静态两大类,其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。



(一)扭矩传感器的两大分类



动态扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛,主要用于电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;污水处理系统中的扭矩及功率的检测等等。



静态扭矩传感器是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号的仪器,该产品制造工艺成熟,品种齐全,量程范围广,精度高,性能稳定可靠。

image.

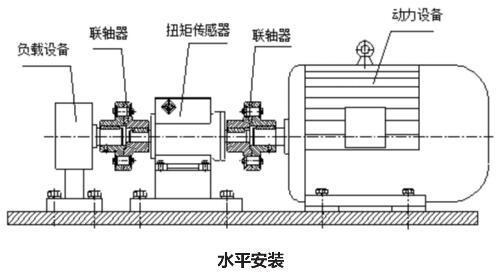

(二)扭矩传感器的安装使用方法



1

2

3

4

5线Φ0.03mm

6使使






另外使用扭矩传感器时,还要注意以下几个事项:

1. 如果要求传动系统的轴向不因安装了传感器而加长,则可使用智能联轴器--既可以检测扭矩,又可以承担联轴器的功能。也就是一种带检测功能的联轴器。


2. 被测传动系统不允许加长但可以拆卸时,则可以使用套装式扭矩传感器--套在被测轴上即可测试。


3. 被测传动系统既不允许加长又不可以拆卸时,则可以使用在现场组装的卡装式扭矩传感器。从轴的两侧卡在轴上即可进行测试。即可长期监测也可短期检测。与电流钳形表相似。


4.有的测试系统既有扭力又有轴向力时则可以使用转矩转速轴向力三参数传感器;既可以避免轴向力对扭力测试的干扰又可以测量轴向力的信号。


5.在高转速或超高转速下测试时可以使用无轴承式转矩转速传感器。


6.如果被测系统为不旋转状态时可以使用扭矩传感变送器。


7.如果被测系统最大值在5mN·m至1N·m时可以使用小量程转矩转速传感器。
