什么是智能电池供电涡轮流量计?

文章来源://www.ubcityhotel.com 发布时间:2022-09-05 浏览次数:18

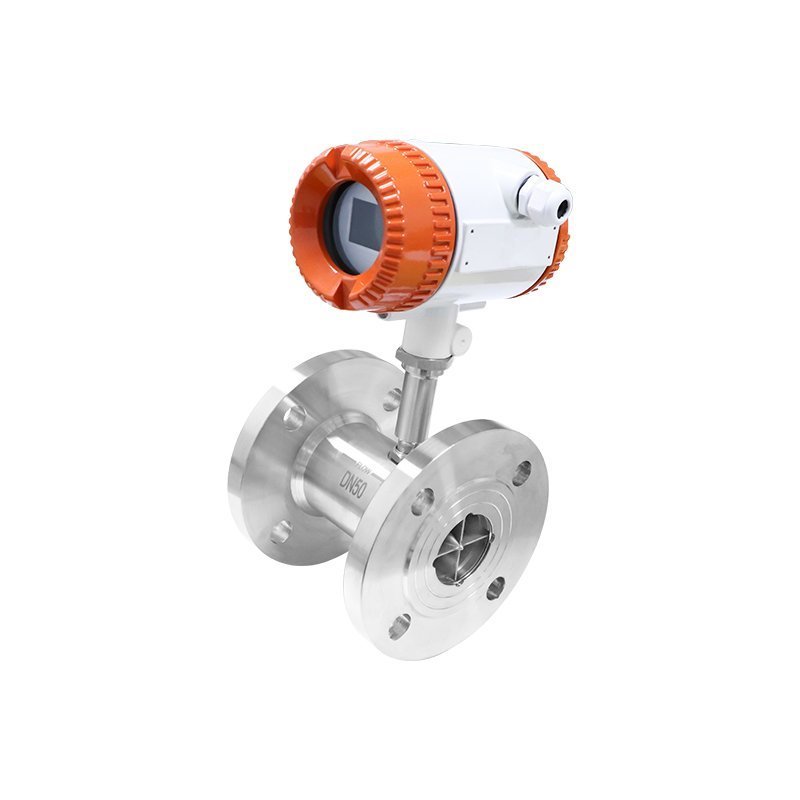

WLL-101主图2

智能一体化涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。供电电源采用3.2V 10AH锂电池(可连续运行4年以上);无信号输出功能属于速度式流量计的一种,其工作原理为:流动流体的动力驱使涡轮叶片旋转,其旋转速度与体积流量近似成比例,通过流量计的流体体积示值是以涡轮叶轮转数为基准的。涡轮流量计由于其测量精度高,重复性和稳定性好、量程范围宽、对流量变化反应迅速、抗干扰能力强、信号便于传输等特点,广泛应用于石油、化工、电力、燃气管网、城市燃气等领域,并被广泛应用于贸易结算。

采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。
