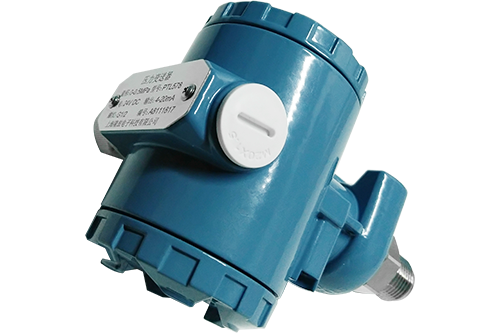

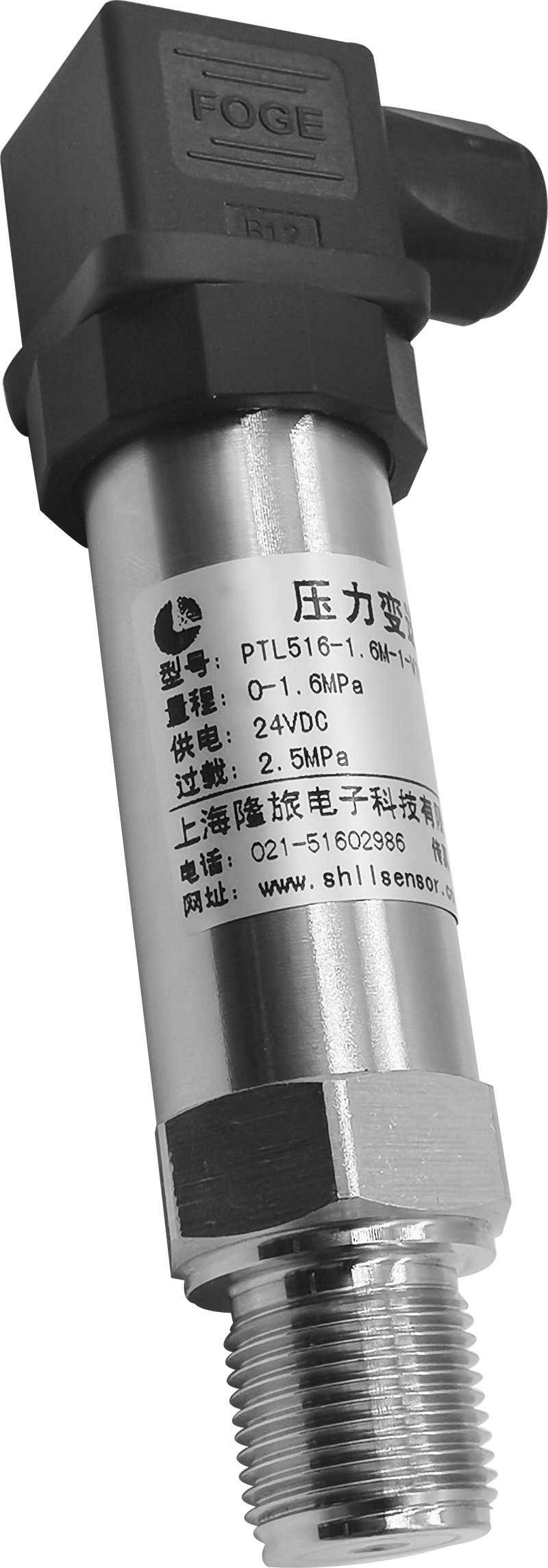

压力变送器是一种常用的检测仪器，主要针对于液体、蒸汽、气体等介质进行测量，被广泛用于多个行业中。对于新买的压力变送器需要安装，我们需要有一份压力变送器接线图的帮助。上海隆旅为大家具体介绍一下压力变送器的安装及接线图。
现如今常用的压力变送器都是两线的，加带电源隔离器，输出为4～20mA信号，变送器有二个输入端一个接给定信号，另一个接压力反馈信号。那么正确的安装方法是：压力变送器一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制，电压的三线制输出。目前市的变送器很多是没有24VDC供电电源的，大部分是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源 24VDC。这样变送器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。电流型四线制接线方式：电源+==供电+;电源-==供电-;信号+== 反馈+，信号-==反馈-。电流型二线制接比方式：电源+==供电+;信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。。电压型三线制接线方式：电源+==供电+;电源-(信号-)==供电-;信号+==反馈+，电源-(信号-)。
以上为通用的压力传感器/变送器的接线方法，如果大家仍然还有疑问，可以与提供产品的我公司技术部联系，一步步教你怎么解决传感器/变送器接线问题。

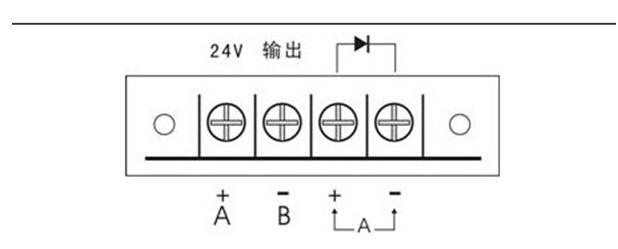

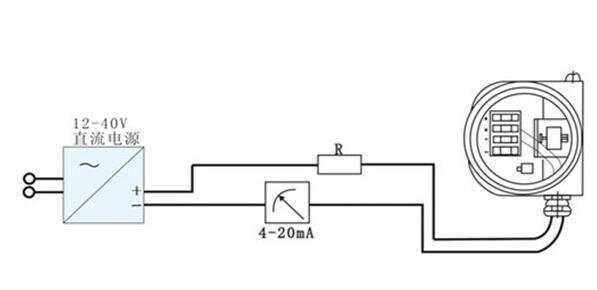

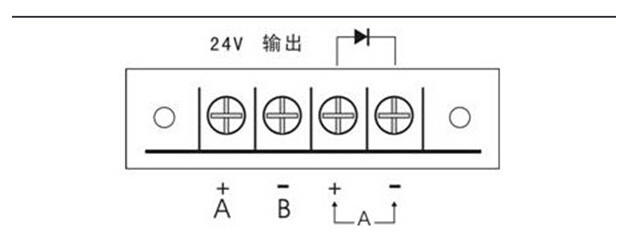

1、二线制压力变送器接线图实物图

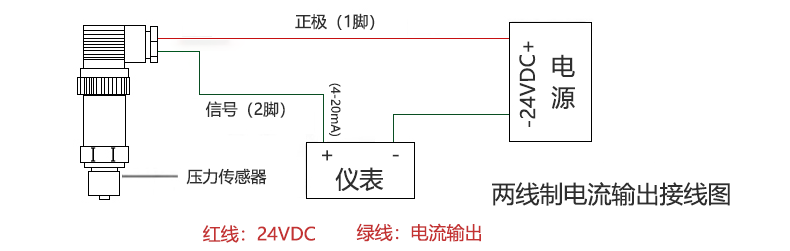

2、二线制压力变送器接线图

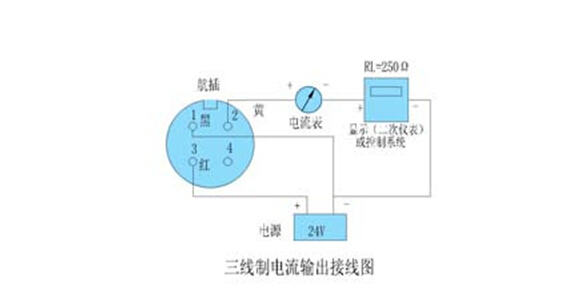

3、三线制压力变送器接线图
