LCZ-301Q悬臂梁式传感器

LCZ-301Q

一、产品简介及用途:



LCZ-301Q悬臂梁式传感器弹性体采用铝合金,用胶水密封到IP65,表面阳极氧化,防腐,整体结构,安装方便。适用于电子秤、衡器等各种测力、称重的工业自动化车辆控制系统。

二、产品结构与外形尺寸:

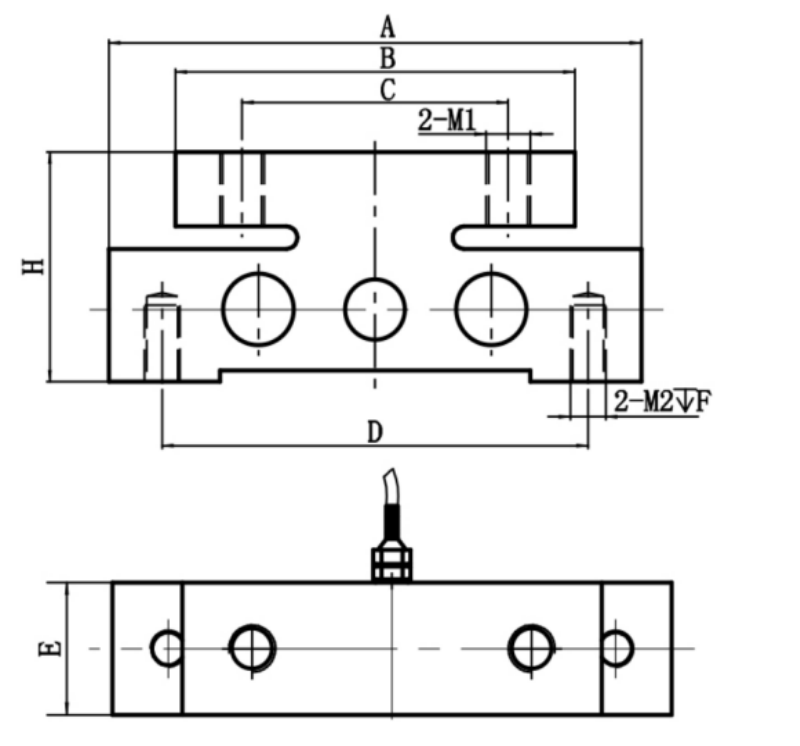

LCZ-301Q尺寸图

量 程ABCDEHM1M2F
1-5T2201401101864585M16M1220
10-20T2401801201925093M20M1630
30T24018012019256102M20M1630

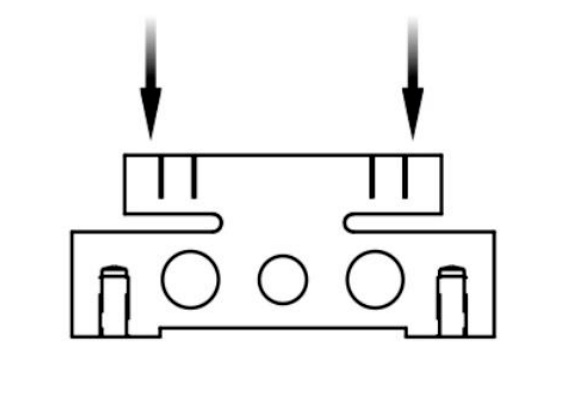

        传感器接线示意图:                                                                        传感器受力图:

 传感器接线示意图LCZ-301Q尺寸图

三、产品规格选型

技术指标

参 数技术参数参 数技术参数
量程1~30T材质合金钢
输出灵敏度1.0±0.05mV/V阻抗700Ω
零点输出±1%F.S.绝缘电阻≥5000MΩ/100VDC
非线性0.2%F.S.使用电压5~15V
滞后0.2%F.S.工作温度范围-20~60℃
重复性0.1%F.S.安全过载150%F·S
蠕变(30分钟)0.1%F.S.极限过载200%
温度灵敏度漂移0.03%F.S./10℃电缆线规格Φ5x5m
零点温度漂移0.03%F.S./10℃线缆极限拉力10kg
响应频率10kHz


四、购买流程

零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收

大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关关技术合同-付款-物流发货-签收

五、售后保证及调试培训

1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。

售后咨询

技术咨询、返厂维修、发票、投诉建议等相关问题。售后服务热线021-51601181

六、使用说明书

LCZ-301Q悬臂传感器
