LZKM-101无线信号放大器

LZKM-101产品为双向放大的 TDD 工作模式(即发射功率和接收灵敏度都会进行对等放大);主要应用于对 400MHZ-520MHZ 的无线信号进行放大发射和接收的场合,如: 433MHz 遥控飞机、433MHz无线数据采集系统、Lora 无线产品等。本产品内置智能收/发判别电路,不需要前端设备提供收/发切换控制信号。模组默认工作在接收状态,对接收信号进行放大。当检测到前端设备对外发射信号时,瞬间切换到发射放大状态。发射增益手动可调,方便兼容不同发射功率的无线设备。收/发链路具有极高的隔离度,接收链路可承受外界强干扰而不会导致环路自激。兼容 LORA 以及 FSK/ASK/OOK/MSK/GFSK 等多种调制方式。

  • 简介及用途

    LZKM-101产品为双向放大的 TDD 工作模式(即发射功率和接收灵敏度都会进行对等放大);主要应用于对 400MHZ-520MHZ 的无线信号进行放大发射和接收的场合,如: 433MHz 遥控飞机、433MHz无线数据采集系统、Lora 无线产品等。本产品内置智能收/发判别电路,不需要前端设备提供收/发切换控制信号。模组默认工作在接收状态,对接收信号进行放大。当检测到前端设备对外发射信号时,瞬间切换到发射放大状态。发射增益手动可调,方便兼容不同发射功率的无线设备。收/发链路具有极高的隔离度,接收链路可承受外界强干扰而不会导致环路自激。兼容 LORA 以及 FSK/ASK/OOK/MSK/GFSK 等多种调制方式。

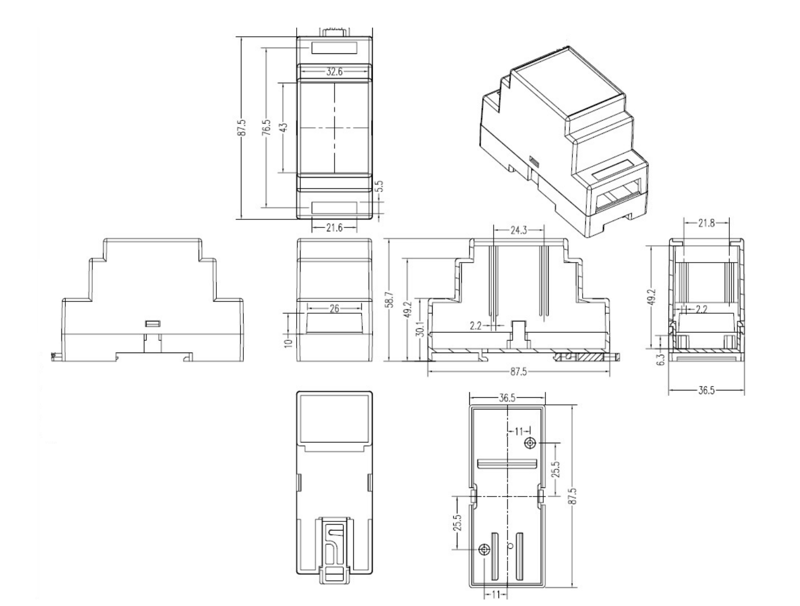

  • 结构与外形尺寸


  • 参数指标

    主要技术参数

    工作频段

    LZKM-101-LORA-420-470:420MHZ~470MHZ
    LZKM-101-LORA-470-520:47OMHZ~520MHZ

    接收增益 11dB±2dB
    接收噪声系数 ≤2.0dB
    发射增益 5dB-11dB(±2dB)可调
    收发切换判别门限 -2dBm
    输入功率范围 1dBm-25dBm
    最大发射功率 2.3W
    工作电压 DC9-28V
    工作电流 RX状态:10mA(±3mA); TX状态:≤1000mA


  • 购买流程

    零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收

    大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关技术合同-付款-物流发货-签收



  • 售后保证及调试培训

    1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

    2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

    3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
    注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
    定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
    如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

    4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。
