PTL519智能压力变送器

PTL519智能压力变送器采用精加工芯体、敏感元件采用硅扩散注入工艺,组成惠斯通全桥,桥内搭建抗干扰电阻,当压力作用在芯体时,电阻值与前一状态相比较产生和压力正比的MV信号,经过二次放大电路转换成标准电信号放大电路采用进口处理芯片、高稳定,高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、4-20mA输出,芯体采用316不锈钢材质,耐腐蚀、耐高温


  • 简介及用途

    PTL519智能压力变送器采用精加工芯体、敏感元件采用硅扩散注入工艺,组成惠斯通全桥,桥内搭建抗干扰电阻,当压力作用在芯体时,电阻值与前一状态相比较产生和压力正比的MV信号,经过二次放大电路转换成标准电信号放大电路采用进口处理芯片、高稳定,高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、4-20mA输出,芯体采用316不锈钢材质,耐腐蚀、耐高温



  • 结构与外形尺寸

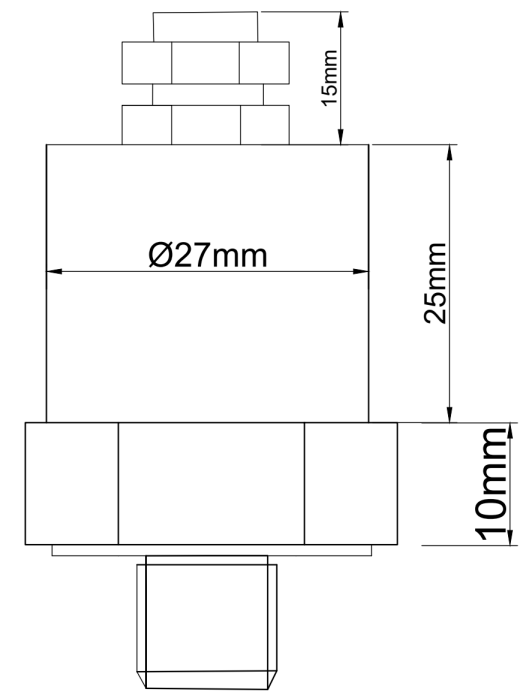

    519压力变送器尺寸图


  • 参数指标
    量程   0~100KPA~10MPa
    测压形式    密封压
    激励    恒流推荐 1.5mA;恒压推荐 10V
    输入阻抗    恒流:2kΩ~5kΩ;恒压:3kΩ~18kΩ
    补偿温度    恒流:0℃~60℃(≤35kPa)-10℃~70℃(其余量程)
       恒压:-10℃~70℃
    工作温度    -40℃~125℃
    储存温度    -40℃~125℃
    绝缘电阻    ≥200MΩ/250VDC
    响应时间    ≤1ms(上升到 90%FS)
    测量介质    所有与 316L 兼容的液体和气体
    机械振动    20g(20~5000HZ)
    冲击    100g(10ms)
    稳定性    ≤0.1%FS/年
    零位误差    ≤0.1%FS/年
    最大过载    ≤150%
    综合精度    0.25%FS,0.5%FS

    输出选择

        4~20mA
    供电电压    24VDC
    出线材质    RVVP屏蔽线、RVV阻燃线
    密封圈    丁氰或氟橡胶
    膜片材质    316L
    壳体材质    316L
    安装螺纹    M20*1.5、G1/2,内孔直径3mm(按客户需求定制)
    包装    使用说明书,合格证
    重量    200g
