PTL613Z绝压压力变送器

PTL613Z

一、产品简介及用途:

PTL613Z绝压压力传感器采用E+H陶瓷电容芯片,全不锈钢封结构,超强抗过载能力,超强耐磨损, 高温度稳定性,高长期稳定性,回差小,耐腐蚀,高精度压力测量,且温度稳定性高。适用于各类绝压压力测量与控制,比如大气压测量、室内空气压力测量等场合。

二、产品结构与外形尺寸:

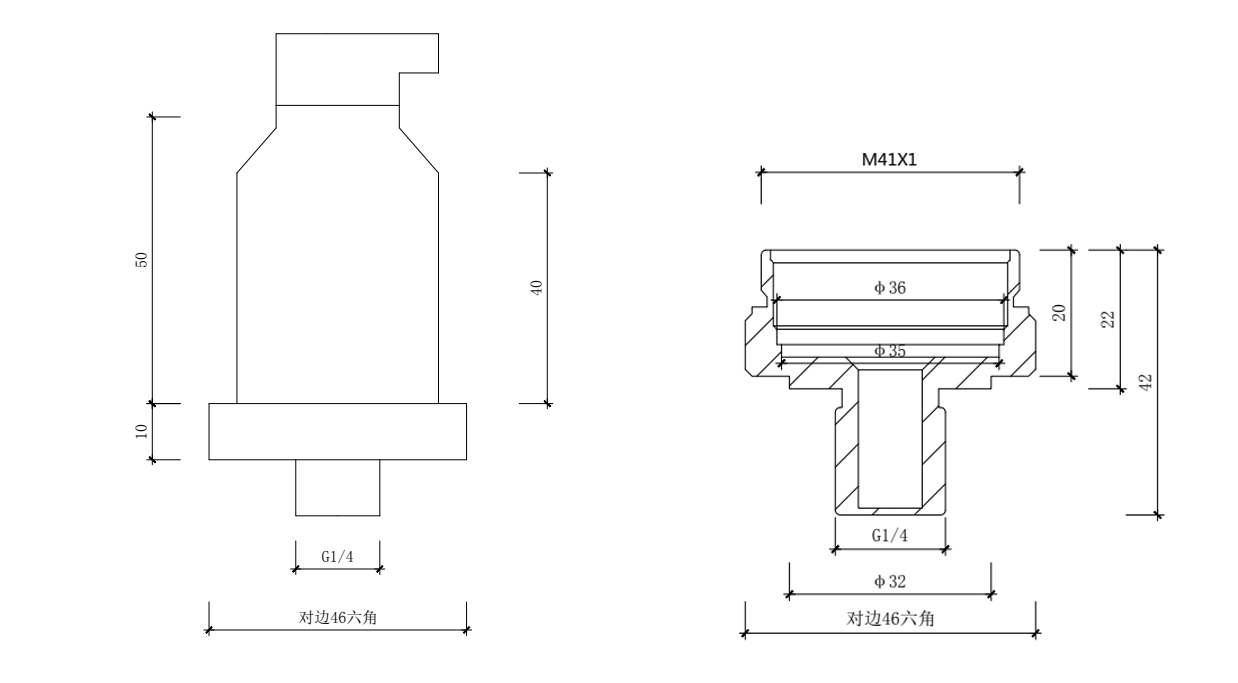

PTL613Z绝压变送器尺寸图

三、产品规格选型

主要技术参数

量程    0~0.5MPa
综合精度    0.25%F·S
输出信号    4~20mA(二线制)、0~5V、1~5V、0~10V(三线制)
供电电压    24DCV(9~36DCV)
下限值 满量程    4.50 V ± 0.05 V
负载    10 k或300 pF ( 信号偏差:<满量程的 0.1 %)
上升时间    约 1 ms
安装位置    任意安装位置。操作传感器系统时,确保膜片朝下放置。否则,对小量程的传感器会产生零点漂移 (400 mbar)
环境温度范围    -40...+125 °C ( 同样适用于储存温度 )
测量介质    气体和液体
材料    膜片:氧化铝陶瓷 Al2O3 ( 纯度:99.9 %)
过程温度限定值    -40...+125 °C ;温度补偿:-20...+80 °C
重量    约 17...23 g,取决于测量范围
长期稳定性    max. 满量程的 0.1 %

五、售后保证及调试培训

1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。

售后咨询

技术咨询、返厂维修、发票、投诉建议等相关问题。售后服务热线021-51601181

六、使用说明书

PTL613Z绝压压力变送器
