WJL-103插入式涡街流量计适用于DN200管道以上过热蒸汽、饱和蒸汽、一般气体、液体的测量；可现场显示或远程输出；其安装方便、价格便宜；精确度为±1.5%，±2.5%。
技术特点:
☆ 结构简单、无运动磨损部件
☆ 安装方便，价格便宜
☆ 可现场显示或远程输出
☆ 放大板采用独特设计，气液通用

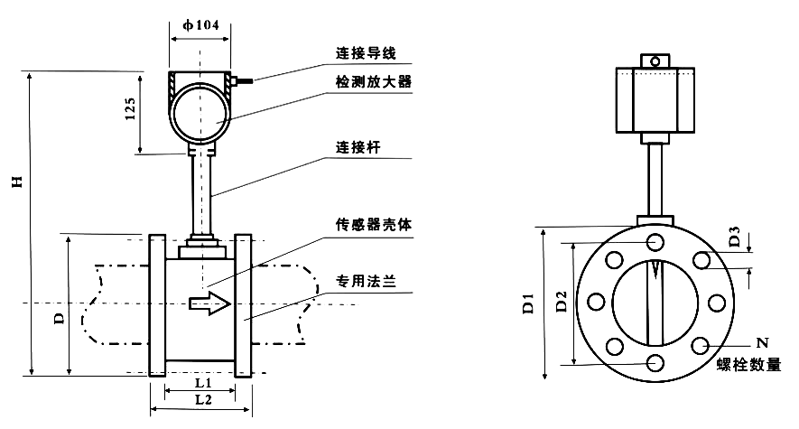

| 口径 | L1 | L2 | D1 | D2 | H | D3 | N |
| 200 | 150 | 200 | 335 | 295 | 646 | 21 | 12 |
| 250 | 160 | 214 | 405 | 355 | 708 | 21 | 12 |
| 300 | 170 | 224 | 460 | 410 | 760 | 21 | 12 |
主要技术参数
| 精确度等级 | 1.0、1.5 |
| 公称压力 | 1.6MPa、2.5MPa、4.0MPa及以上 |
| 被测介质温度 | -40~350℃ |
| 压力损失 | 阻力系数cd≤2.4 |
| 供电电压 | 12~24VDC |
| 防爆级别 | laⅡCT6 |
| 输出信号 | 电压脉冲低电平≤1V；高电平≥6V，标准电流信号4~20mA |

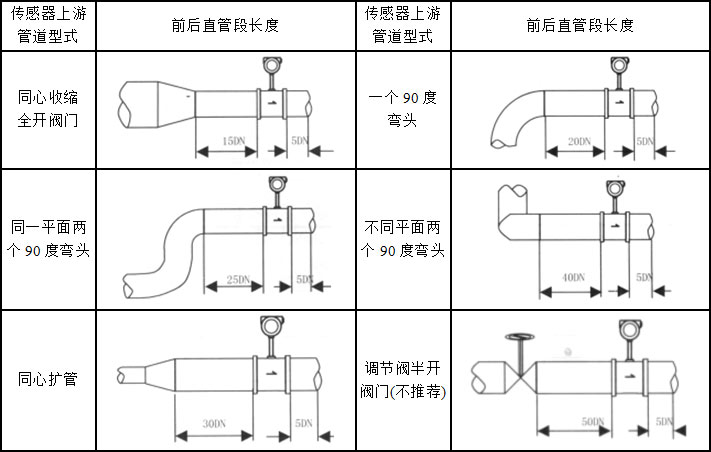

安装示意图
安装注意事项
安装点选择：
由于涡街流量计的检测原理限制，应尽量远离工业现场有震源的地方。
常见震动源：
现场设备：水泵、抽水机、调节阀等
人为因素：路面施工、管道敲打。
