WLL-101D涡轮流量传感器

WLL-101D

一、产品简介及用途:

WLL-101D涡轮流量传感器本身不具备现场显示功能,仅将流量信号远传输出,三线制脉冲输出,高电平≥8V,低电平≤0.8V,信号传输距离≤1000米。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

技术特点:

☆  高精确度,重复性好,信号分辨力强

☆  结构紧凑轻巧,安装维护方便,流通能力大

☆ 范围度宽,中大口径可达1:20,小口径为1:10

压力损失小,价格低,可不断流取出,安装维护方便

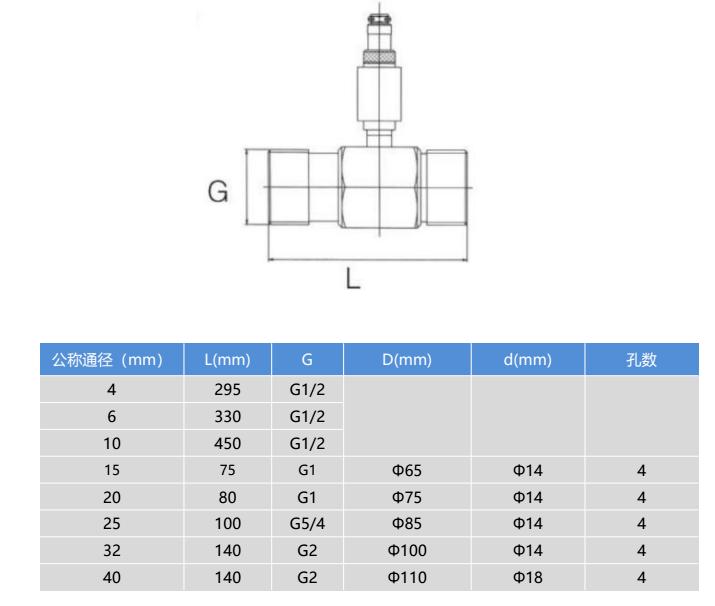

二、产品结构与外形尺寸:

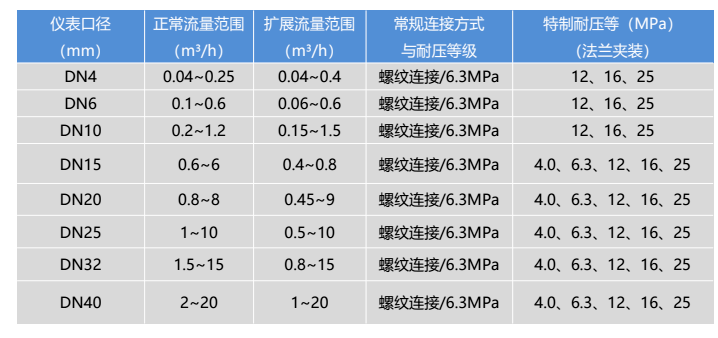

三、产品规格选型

主要技术参数

仪表口径(mm)
及连接方式
    4、6、10、15、20、32、40采用螺纹连接
精度等级    ±1%R,±0.5%R,±0.2%R(需特制)
量程比    1:10;1:15;1:20

传感器材质

    304不锈钢、316L不锈钢等
被测介质温度    -20~+110℃
环境条件    环境温度:-10~+55℃ 相对湿度:5%~90% 大气压力:86kPa~106kPa
信号输出功能   脉冲频率信号,低电平≤0.8V 高电平≥8V
工作电源    +12VDC、+24VDC(可选)
信号线接口   赫斯曼接头
防护等级    IP65

WLL-101安装注意事项

WLL-101尺寸图接线方式


四、购买流程

零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收

大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关关技术合同-付款-物流发货-签收

五、售后保证及调试培训

1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。

售后咨询

技术咨询、返厂维修、发票、投诉建议等相关问题。售后服务热线021-51601181

六、使用说明书

WLL-101D螺纹型涡轮流量传感器
