YL-818Z轴向数显电接点压力表

YL-818Z

一、产品简介及用途:

YL-818Z是一款轴向安装的数显电接点压力表,替代机械式电接点压力表,集压力测量、显示、控制于一体的新型电接点压力表。该系列产品另外具有一键清零,三种显示单位切换等多种功能。电路的设计注重稳定性,充分考虑了自动化现场的实际情况,具有强抗干磁干扰、防浪涌保护、防反接保护等。这款电接点压力表主要为了取代传统机械式电接点压力表,特别适合使用在压力变化剧烈,使用频繁,现场震动强烈的工况场合。具有抗震动,寿命长,操作简单,显示清晰等特点。

技术特点

☆  100mm轴向表盘

☆  304不锈钢外壳 304不锈钢接头

☆  四位LED实时显示压力

☆  多种压力单位一键切换,一键误差

☆  接线方法同机械式电接点压力表,通用性强

☆  精度高

☆  耐冲击,寿命长,抗震动

二、产品结构与外形尺寸:

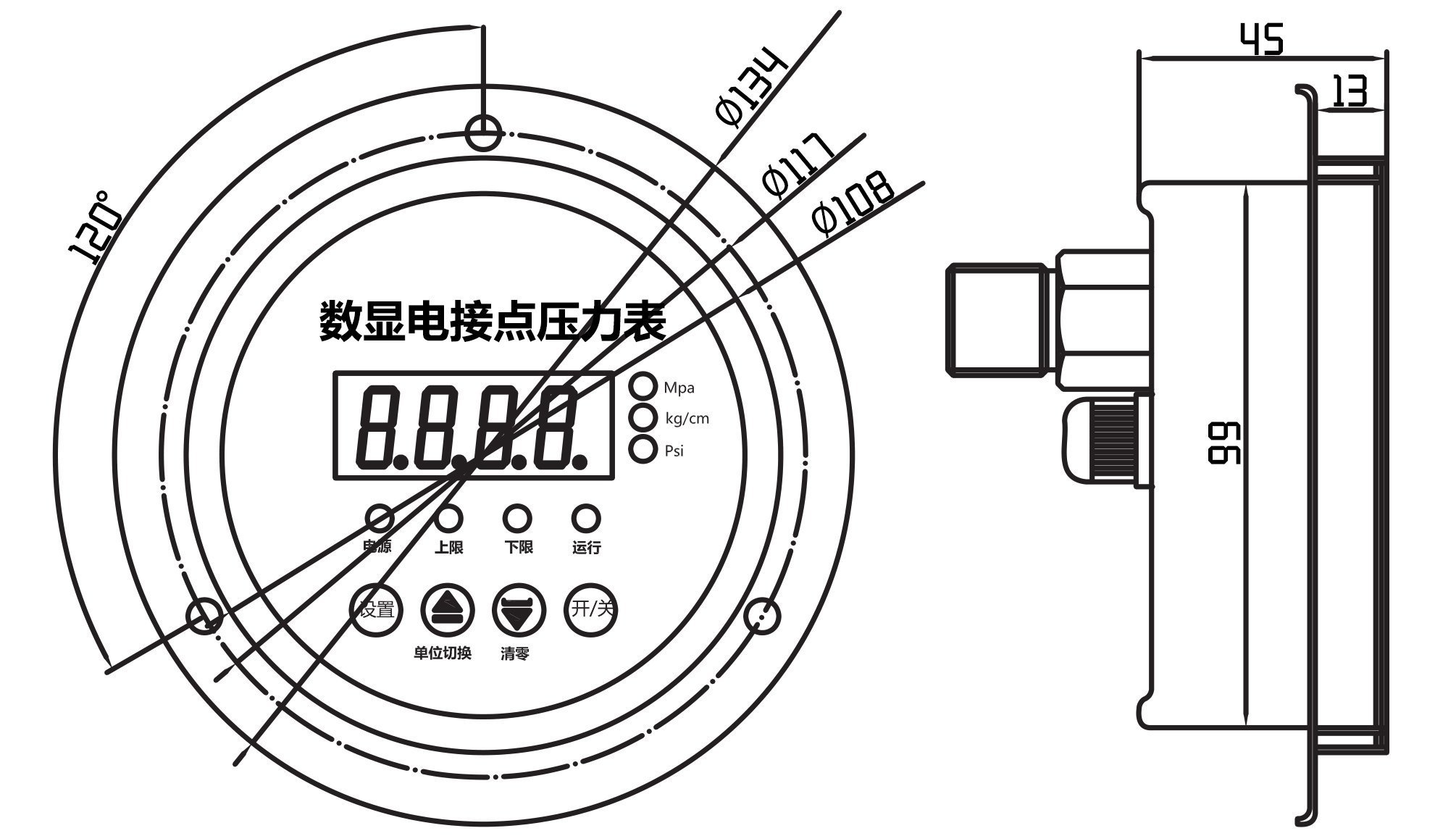

818Z数显电接点压力表尺寸图


三、产品规格选型

主要技术参数

压力范围    负压:0~-100kPa(0~-0.1MPa)
    微压:0~5...10...25...50...100kPa
    常规:0~0.25...0.6...1.0...1.6...2.5...4MPa
    高压:0~6...10...16...25...40...60MPa
    超高压:0~100...160...200MPa
过载能力    150%(>10Mpa)200%(≤10Mpa)
输出继电器容量    220V AC   5A
供电电源    220V AC;24V DC;380V AC
设置范围    全量程段可以设置控制点,防波动回差设置
输出形式    继电器输出,(高报警   低报警   公共线)接线方法同电接点压力表
精 度    0.5%FS
测量介质    对304不锈钢无腐蚀的气体、水、油等介质
使用温度    -20~65℃
表壳直径    100mm轴向(带外壳134mm)
接头材质    304不锈钢
外壳材质    304不锈钢
接线定义    电源线:红   蓝     高报警:绿(灰)    低报警:白    公共线:黑
安装方式    轴向安装
接口尺寸    G1/2(四分管螺纹)    M20*1.5(压力表接口)   G1/4(二分管螺纹)

四、购买流程

零售: 联系客服-咨询产品参数-确认产品型号-付款-物流发货-签收

大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关关技术合同-付款-物流发货-签收

五、售后保证及调试培训

1.隆旅为客户提供安装调试服务,以及其他技术咨询,必要时技术人员可上门提供技术培训。客户如有技术上疑问,技术人员将在4个小时内给出回复。

2.隆旅产品严格按照ISO9001国际质量体系设计生产,传感器产品质保1年.仪表类产品质保3年,7天退换货,终身维修。(人为损坏不在质保范围,定制产品无质量问题不退不换。)

3.因质量问题造成的退换货,隆旅将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能,尺寸、指标、安装方式等定制参数未按照客户提出的要求定制,功能不符,尺寸误差,精度不准(误差范围内除外)。
定制产品需双方确认图纸后加工生产,如产品不符合客户要求需在二周内提出书面异议,客户未按规定期限提出异议视为验收合格。
如在期限内提出异议,双方确认后确属产品质量问题或未按双方确认后的要求生产,可调换或退款。如无质量问题,且发货型号与合同签订型号完整无误,则不提供退换货服务。

4. 返厂维修的产品将在3个工作日内出具检测结果,7个工作日内完成维修。

售后咨询

技术咨询、返厂维修、发票、投诉建议等相关问题。售后服务热线021-51601181

六、使用说明书

YL-818Z电接点压力表

YL-818Z数显电接点压力表使用说明书.pdf
