电接点压力表该如何接线?

文章来源://www.ubcityhotel.com 发布时间:2018-05-09 浏览次数:994

电接点压力表接线

电流方向:

火线进中点,经过低压点,到中间继电器1组触点的常闭点,到接触器线圈一端,

继电器线圈另一端接零线。

另选一组接触器上的常开触点,2端并联到压力表低压端与中点端。

中间继电器的控制由火线进压力表中点,到高压点到中间继电器线圈一段,

中间继电器线圈另一段接零线。

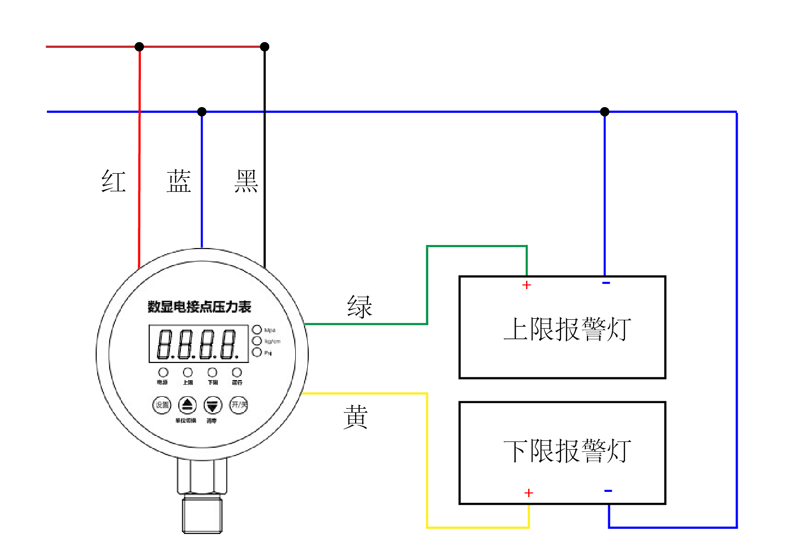

上下限报警灯示意图:

1560499484735410.

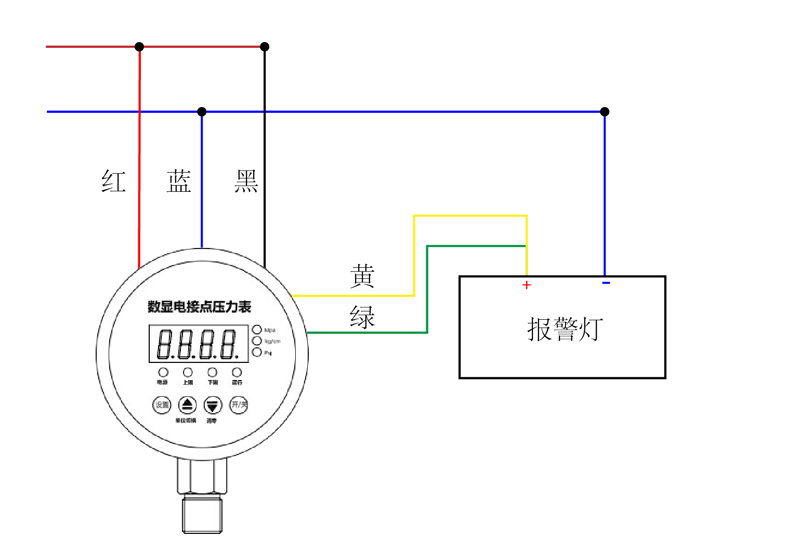

一个报警灯的接法示意图:

电接点连接示意图(一个报警灯).
