压力控制器该如何接线?

文章来源://www.ubcityhotel.com 发布时间:2019-06-14 浏览次数:1480

压力控制器接线


YL-801
1560504284499834
YL-804E
YL-805E

工作方式:

当压力上升到设定的上限压力时,黑线和白线断开,档压力下降到下限压力时,黑线和白线之间导通。

可开启系统功能中的反向控制功能,实现反向控制:高压启动,低压停止。

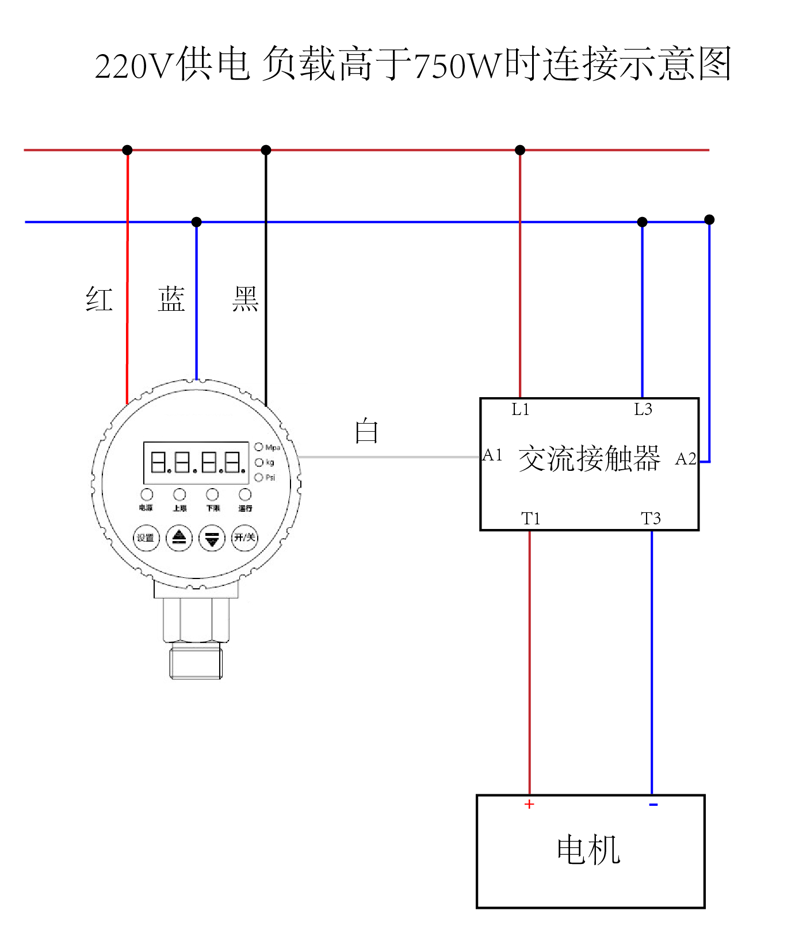

220V供电,负载高于750W时连接示意图:

1560501048711122.

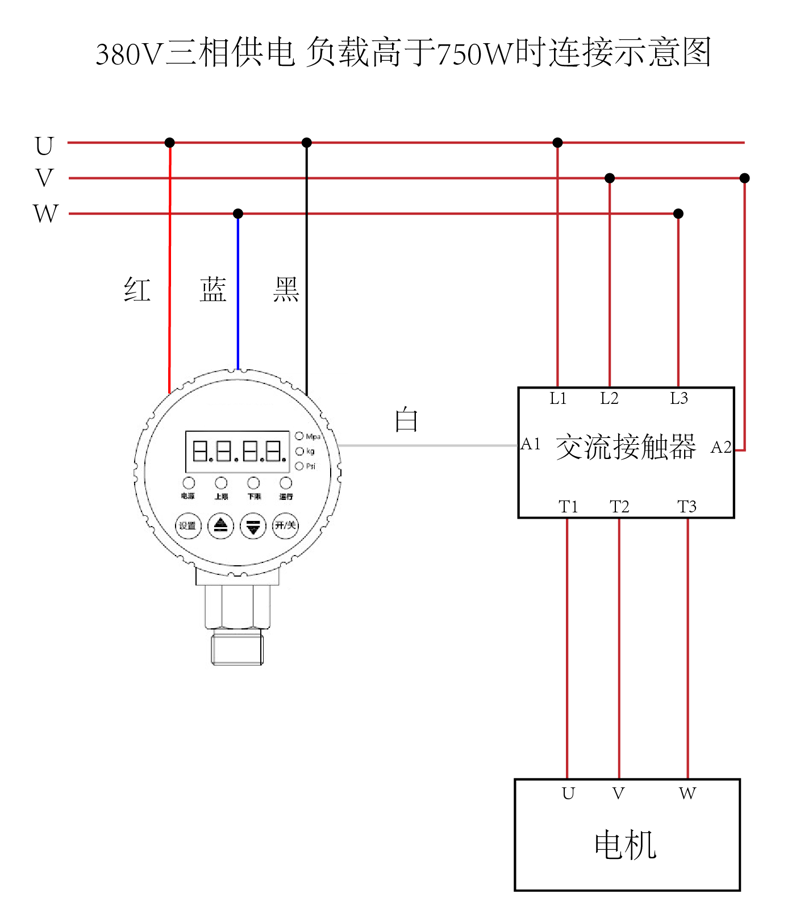

380V三相供电,负载高于750W时连接示意图:

1560501089696200.

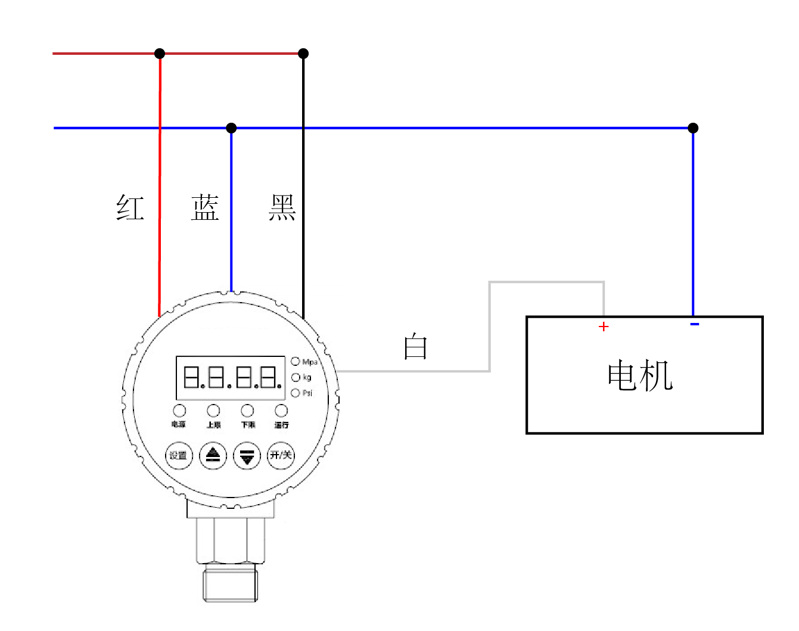

连接电机示意图:

1560501112705022.
